木+鉄の複合梁「テクノビーム」で
長期の高耐久性能を実現。

木には、生育してきた縦向きには強く、横向きには弱いという特性があります。つまり、”柱”のように木を縦向きに使う場合は十分な強度が期待できますが、”梁”のように横向きに使う場合、強度が不足しがちになるといった弱点があります。
そこで、テクノストラクチャーでは、この弱点を解決すべく、梁の部分に木材と鉄骨の復号梁「テクノビーム」を採用し、木造住宅の梁の強度と信頼性を高めています。軽量H型鋼を芯材に、上下を木で挟んだサンドイッチ構造により、鉄骨の強靭さを木の住まいに取り入れました。
木製梁では、長期間荷重がかかり続けると、たわみが年々増えていくクリープ変形という現象が起こり、住宅に様々な不具合が生じます。しかし、鉄骨を芯材としたテクノビームでは、このクリープ変形がほとんど進行しません。木質構造設計基準では木製梁のたわみ量を、柱間の距離の1/300と規定していますが、テクノストラクチャーではより構造の安全性に配慮。床梁と根太のたわみ量を1/600以下と設定し、構造計算上でのたわみの量を半分以下に抑える設計にしています。
強さに加え、安定した品質を保つ、先進の「テクノビーム」が、地震や台風に強い、新しい木の家を支えます。

■ 梁のたわみが与える影響は？

引き戸の開閉がしにくくなったり、建物のゆがみに発展することがあります。

時間が経っても引き戸の開閉はスムーズで、構造体の精度も保たれます。

接合部の弱点を強化するテクノ接合部品

一般的な木の家は、木の材料を切り欠いて部材と部材を接合します。このため、接合部の木材は部分的に細くなってしまい、その箇所が地震等で割れて建物の倒壊を招く例も多く見られました。
テクノストラクチャー工法では、木の切り欠きをできるだけ減らし、素材の力を引き出す金具接合仕様を採用。接合部の安定した高強度を実現しました。

一般的な木造の「ほぞ加工」。右のように木が極端に細くなる箇所があり強度上弱くなる場合がある。

土台と大引の接合金具

柱と梁の接合金具

筋かいと柱の接合金具

テクノビーム同士の接合金具

「部品の強さ＝全体の強さ」ではない。

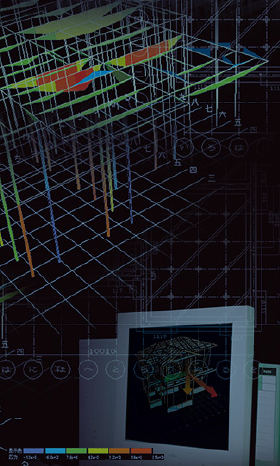

自在な設計を支える綿密な構造計算。

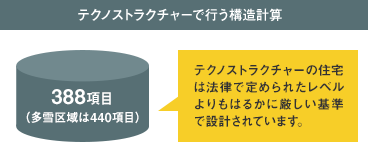

法律を上回る388のチェック項目

一口に構造設計といっても内容は様々で、そのほとんどが、家としての最低限の条件を満たすために、法律で定められている基準のみをクリアする壁量計算と呼ばれるものです。テクノストラクチャー工法では、法律で定められた壁量計算だけでは不十分と考え、より高度で多角的な「立体的応力解析」で、388項目ものチェックを実施し、構造的に負担のかかるあらゆる部分の強度と、住まい全体のバランスを十分に確保できるようにしました。

建築基準法レベル（構造計算は行わない）

「３階建木造住宅の構造計算と防火設計の手引き（昭和63年）」などに準拠

「木造軸組工法住宅の許容応力度設計（平成20年）」に準拠
